JH-N系列蒸发式冷凝器是在吸收国外先
进的热交换技术上加以更新改进,研制开发的一
种换热设备。

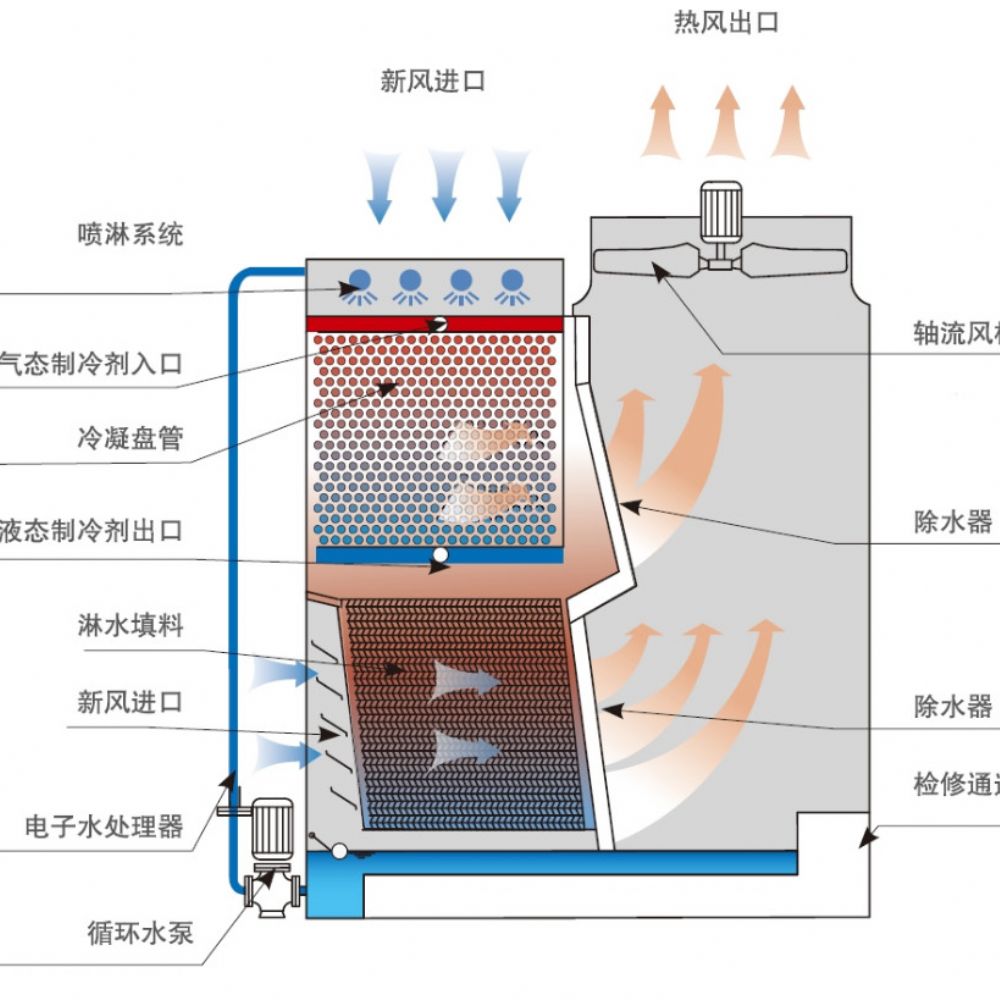

JH-N系列蒸发式冷凝器以水和空气为冷却
介质,与冷凝盘管内的高温气态制冷剂进行热交
换,制冷剂由气态冷凝成液态。内部设置水分配系
统、冷凝盘管组、除水器等。外部设循环水泵、电子
水处理器、盘管顶部设轴流风机等。工作时冷却水
经水分配系统,在强劲的风力作用下均匀地覆盖
在盘管表面,高温气态制冷剂从盘管上部进入,被
冷凝的液态制冷剂从盘管底部流出。在该过程中,
高温制冷剂与盘管外的水、空气进行热交换,再借
助风势,换热效果显著提高。冷却水在盘管外吸热
后温度急剧升高,部分 冷却水汽化所形成水蒸汽
带走大量的热量则由风机吸走排入大气。同时,热
空气中的水分被除水器截止,没有被汽化的冷却
水流回底部集水池中供循环水泵重新送入水分配
系统继续循环工作。散失到大气中的水分由集水
池内的浮球阀来控制水位, 给予及时补充。
